二手徵求有驚喜
鑽石又叫做金剛石，希臘文Adamas，即為不能征服的意思。
世界知名的最大顆鑽石是克利蘭530.2克拉，其原石是在1905年南非的普里
米亞礦場發現，重達3106克拉，並以礦場主人Thomas Cullinan命名的，成
為世界最大鑽石。
鑽石的美麗性、耐久性、稀有性，以及4C等級決定了它的價值。
鑽石的開採價值：
鑽石形成於地幔之中，熔融的岩漿向上穿越上層地幔岩石時，從經過的岩石
壁中捕獲鑽石，存有鑽石的火山岩稱為；「金伯利岩」及「鉀鎂煌斑岩」。
100噸（1億克拉）金伯利岩礦石應該含有25克拉（5克）左右的鑽石，而其
中只有5克拉（1克）鑽石屬於寶石級的。
化學成分：Ｃ碳。
晶系：立方晶系。
結晶習性：八面體、三角三八面體、六八面體。
解理：完全的八面體解理。
硬度：10。
比重：3.52。
顏色和品種：無色；淡黃、淡褐、淡綠色或灰色。
彩色鑽石（有明顯色彩的）包括黃色和褐色；較少有綠色、粉紅色、藍色和黑色；極少有紅色和紫色。
透明度：透明到不透明。
光澤：金剛光澤。
折射率：2.42。
色散：高（0.044）。鑽石顯示比其他任何天然無色寶石都還要高的色散。
常見的小問題
Ｑ：鑽石有產地之分嗎？
Ａ：其實鑽石在世界上很多國家都有發現，而且沒有辦法跟有色
寶石一樣用包裹體來辨識產地，因此千萬不要相信南非產的鑽石比較好，印
度產的比較差。其實這是指切割地的品質不同，真正挑選鑽石的等級還是以
4C及國際鑑定書為基礎。每個地方產的鑽石都從D到Z等級都有，絕對沒有
南非鑽比較白之說。
剛玉家族 Corundum
剛玉可以說是硬度最高，且顏色變化最多的有色寶石。
一般來說，紅寶石的產量要比藍寶石少很多，而且晶體常常小於一克拉。它的產地也不多，有緬甸、泰國、越南、非洲、印度、錫蘭等，最有名的是緬甸的莫谷（Mogok）通常顏色較好但是雜質較多，因此常常會用熱處理的方式來去除雜質。
錫蘭的紅寶石顏色較淡而且偏桃紅色。泰國的紅寶石通常較暗紫或帶紅棕色，主要是因為含有鐵元素較多。至於非洲和印度的紅寶石通常品質較差，很少見到好品質的。越南的紅寶石顏色跟緬甸接近且雜質少，但較不透明。
在古早有一個傳說，女人一定要有一顆紅寶石，台語的紅寶石唸法就是「紅寶」，也就表示她是「ㄤ ㄟˇ寶」。
可能有些人還不知道，除了紅寶石之外的剛玉都叫藍寶石。藍寶石Sapphire 並不表示一定是藍色，他有很多顏色，因此我們會在藍寶石的前面加上顏色
來形容它，例如：綠色藍寶石Green Sapphire，或粉紅藍寶石Pink Sapphire 或粉紅剛玉……等。
天然星光剛玉所含的金紅石針狀物與合成星光剛玉相比較通常較粗。叫「星光紅寶石」和「星光藍寶石」，但實際上呈現各種顏色並有淡灰到黑色調。
硬度：9。
化學成分：Al 2 O 3 氧化鋁。
晶系：三方晶系。
解理：平行於底面和菱面體面的極不完全解理。
裂理：是由於這些方向上平行於雙晶面的礦物結晶薄層之間的結合力差所
致。
比重：3.80～4.05。
顏色和品種：紅色－紅寶石；藍色－藍寶石；黃色、綠色、粉紅色和其他顏
色也稱為藍寶石，但要加顏色前綴，如粉紅藍寶石。
光澤：明亮玻璃光澤。
折射率：1.76～1.78。
雙折射率：0.008～0.009。
光性：一軸晶。
色散：低。
光學效應：
星光效應：6射星光（12射星光罕見）。
彩色藍寶石的鑑定：
二色鏡：除了黃色品種外，都有強二色性，呈現不同色調。
偏光鏡：轉動寶石360度呈現四明四暗。
折射儀：RI=1.76～1.78，DR=0.008～0.009。
光譜：綠色和金色品種具有與藍色品種類似的光譜。
紫外光：產自斯里蘭卡的無色，黃色和金色藍寶石在LWUV下會發出杏色到橙色的螢光。
合成剛玉的鑑定方法：
一、維爾納葉法：大多數的合成剛玉都是用此方法，省時又省錢。
常可見：
彎曲弧線。
拉長的氣泡。
未熔的白色粉末。
SWUV下呈現淡藍或淡綠色螢光。
二、助熔劑法：目前Chatham公司有生產，但很少用在合成剛玉上。
呈現斑塊狀的顏色分布。
有三角形或六邊形的白金亮片。
有時見聚片雙晶。
殘留的助熔劑小滴呈羽狀體。
三、水熱法：通常要用ED-XRF鑑定較為準確而快速。
常見的處理方法：
1.最常用熱處理，主要是將黑色包裹體去除，但同時間也會把天然的針狀包
裹體去除。有時晶體包裹體膨脹速度快，會產生應力裂紋。
2. 擴散處理 Diffusion Treatment：將白色的藍寶石塗上氧化鐵和氧化鈦的
粉末，放入密閉容器中加熱到1900度C，將鐵和鈦溶入寶石中產生顏色，但
由於顏色僅存在表面，經拋光後即會去除，此法並不持久。
3. 深度擴散 Bulk Diffusion：當初泰國人在熱處理紅藍寶石時，不小心把
金綠寶石混入其中，鈹將剛玉改色成各種顏色，後來就用此法做深度擴散，
又叫鈹擴散，不易鑑定。
4. 剛玉二層石：通常上層是天然紅寶石，下層是合成紅寶石或是上層用天然綠色藍寶石，下層是用合成紅寶石或紅色玻璃，從腰部可看到接合面，並有
壓扁的氣泡。
5. 玻璃充填：為了隱藏裂紋，會在裂縫當中充填玻璃，通常玻璃充填的部分會有氣泡，而且寶石和玻璃接合處可見明顯不同光澤。
6. 天然紅寶石常有裂紋，常用紅色的油充填來隱藏，這是最容易的處理方法。
常見小問題：

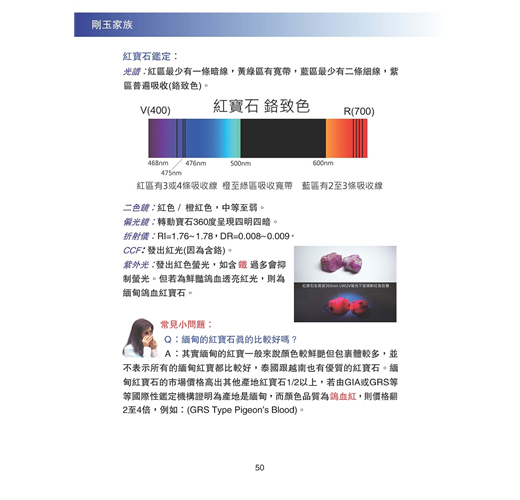

Ｑ：緬甸的紅寶石真的比較好嗎？
Ａ：其實緬甸的紅寶一般來說顏色較鮮艷但包裹體較多，並不表
示所有的緬甸紅寶都比較好，泰國跟越南也有優質的紅寶石。緬甸紅寶石的
市場價格高出其他產地紅寶石1/2以上，若由GIA或GRS等國際性鑑定機構證明為產地是緬甸，而顏色品質為鴿血紅，則價格翻2至4倍，例：（GRS Type Pigeon's Blood）。
翡翠（硬玉或輝玉） 翡翠源自於傳說中住在清流，擁有鮮豔翠綠色羽毛的翡翠鳥。在中國翡翠象徵著皇帝以及當時的權力者。
化學成分：NaAlSi2O6 鈉鋁矽酸鹽。
晶系：單斜晶系。
結晶特性和產出：多晶質。它是變質岩並以礫石形式產出於沖積層中。具韌性和顆粒狀交織構造，早期拋光後產生「橘皮效應」。
硬度：7左右。不同晶體有稍微的方向性差別。
比重：3.30到3.36。
光澤：油脂光澤到亮玻璃光澤。
顏色：白、淺紫、紫、紅、橙、黃、褐、淡綠色、鮮綠色、深綠色到黑色以及藍色。翡翠礫石可顯示斑染狀的幾種顏色。外表面的風化形成褐色的「皮」。半透明到近透明的祖母綠，綠色品種是最珍貴的，稱為「特級玉」。
吸收光譜：（鮮艷的綠色品種）藍、紫區有一條強線。綠色翡翠是由鉻致色，有典型的鉻吸收譜，在紅區有雙線，有時藍區有一條437線。
透明度：透明（很少見）、半透明到不透明。
偏光鏡：放在正交偏振濾光片之間的半透明多晶質翡翠在所有位置上都透光。
產地：主要的有商業意義的產地是緬甸、瓜地馬拉與俄羅斯，也產於日本、
和美國（加州）。
加工：岩石中隨機取向的晶體顆粒，其差異硬度導致了拋光後的「橘皮效應」。現今高轉速拋光技術已經不容易看見。若沒有拋光僅直接踞開，則可見到所謂的「蒼蠅翅膀」現象。
常見處理：
A 貨：天然、浸油蠟（無色）。
B 貨：酸處理（次生礦物去除）、灌膠。
C 貨：染色。
B＋C 貨：B貨+C貨。
浸蠟處理：浸無色蠟是傳統的方法，已被商界所接受。
2025專利防護中
