一次到位！跟著日本建築師蓋木造住宅：六個...

名人推薦：專業推薦
「本書從施工的順序，說明木房子的技術流程，除了涵蓋建造過程的全貌與細節，更進一步談到施工過程中溝通的方法，對於想要進行木構建築設計或施工管理的讀者而言是一本相當實用的設計實務工具書。」
---------- 李文雄

李文雄 德豐木業 總經理
陳冠帆 結構技師/木之家的種子研究會理事長
陳啓仁 台灣木建築產業研究院 理事長
黃明威 擊壤設計/黃明威建築師事務所 主持建築師

●基本圖面-1
進入具體工程之前，先說明基本圖面。本案例位於日本政府所規範的節能區域劃分（節能基準依所在地區的季候不同而異，一共分為8個階段）的第6區，外殼熱傳透率UA值是0.57W / ㎡k（指屋頂與外牆等建築物外殼的隔熱性能。UA值越小，隔熱效果越佳）。首先透過圖面確認整體標準。

從玄關進入室內有2條動線，一是宅配人員等外人從相當於玄關延伸的空間「土間」走向廚房。飲料等沉重的貨物可以請宅配人員直接搬進廚房，不用脫鞋，十分方便。業主本身購物回家時，也能從玄關直通儲藏室。平常則是從玄關走進客廳。

1樓是開放式的客廳與餐廳，2樓則是稍微封閉的私密房間。但是主臥室藉由3層樓挑高空間，間接串連1樓和閣樓，以便感覺家人活動的聲音與氣息。面對挑高處的扶手牆旋轉90度放到地上，就可以從主臥室直接通往設置在牆上的書櫃。[內部木框與踢腳板95頁、訂製家具107頁]

樓梯不僅是一個純粹的移動空間，也是客廳的延伸。因此前5個階梯規劃為透空的鋼骨樓梯，可以坐在這裡看書。踏板使用橡木合板，與白橡木的木地板色調相協調[地板底板87頁、樓梯91頁]

為了實現裸露的天花板效果，採用屋頂隔熱的設計。透過使用雙層垂木的方式，既確保屋頂的隔熱和通風功能，同時在室內展示出美麗的垂木結構[建築工程5（屋架）～屋頂隔熱43～50頁]

●施工第1天從架設木地檻開始

從架設木地檻到上樑的所有建築工程約需2天。第1天是架設木地檻的基礎建設與1樓地板的隔熱工程。
本案例採用基礎隔熱法（內側）來施作1樓地板的隔熱工程。除了基礎隔熱法，也可以選擇地板隔熱法。地板隔熱法是在地板下方鋪設隔熱材，把地板下方當作室外，在木地檻下方鋪設通氣墊，以確保地板下方的透氣性[30頁Ａ]。
另一方面，基礎隔熱法把地板下方視為室內，在地樑側面和基礎板鋪設隔熱材，在木地檻下方鋪設氣密墊[30頁B]。太陽熱能系統與地板送風空調[※]因為必須使用地板下方的空間，所以採用的隔熱工法是基礎隔熱法。本案例部分樓板高度比木地檻低，無法確保地板下方的透氣性[30頁Ｃ]，因此採用基礎隔熱法。
架設木地檻與基礎隔熱施作完畢後，就可開始組裝室外施工架（即鷹架），隔天開始施作樑柱[參考32頁]。

●描繪現場施工人員都能正確理解的圖面

建築師誤以為「畫太細報價會變高」，或是習慣「細節等進了工地再決定」，所以圖面提交施工單位報價，以及現場開工之前往往不會把所有資訊標示清楚。然而無法掌握原貌導致施工過程必須進行設計變更。反覆多次設計變更來衣食敷衍當前問題，不僅造成追加工程，打亂現場工進安排，更是造成業主與施工人員困擾。
建築師不可能隨時在現場待命，施工人員與監工也不見得會時時聯絡建築師。因此為了讓現場施工人員都能清楚掌握建築師的用意，關鍵在於圖面內容詳盡，標示清楚。提供施作時所需的尺寸、修飾與介面相關資訊，解決所有施工時可能遇到的問題，提升施工精準度，節省再三確認的時間與心力，同時降低修正的風險。

▌不要製造陷阱
施工現場不允許任何錯誤，所以圖面標示也必須避免造成施工人員誤解。例如把介面不同於其他部位者畫出來，便能發現施工人員容易誤會的地方。以備忘錄的方式把注意事項標示在圖面上，避免自己在現場忘記提醒施工人員，也能預防施工人員出錯

▌資訊不換頁

一般而言，圖說資訊份量依比例尺決定，介面細部整合以其他詳圖說明。然而資訊散佈於多張圖面不易閱讀，修正時又不利整合，容易出錯。建議相關資訊儘量彙整在相同頁面。單單點出施工的訣竅，便能促使現場施作順利。繪圖時不是一昧增加圖面頁數，而是思考如何提高每一頁的資訊密度，提供詳盡易懂的圖紙。

▌資訊不遺漏
有些部分無法透過展開圖呈現，必須思考如何以圖面表達，列出所有資訊。當剖面受到家具門窗等影響時，應描繪多處剖面以詳盡表達設計意圖。例如鞋櫃層板的圖說可以在設計圖中加入剖面的資訊。圖面記述的資訊詳細，便於發現施工錯誤時提出修正指示，也幫了筆者自己好幾次忙。

●面板剪力牆與開口

筆者習慣使用結構用合板建造剪力牆。這是因為面板剪力牆的耐震性能佳又方便施工。建築物整體的結構行為與其用斜撐桿等「局部」，不如以「面」來傳遞，方能避免結構框架承受不必要的力量。同時連結上下左右的面板中，若把開口部周圍的懸吊牆面、裝飾腰線板牆等不計入牆量計算的雜項牆中，也可以確保作為剩餘強度的強度。[62頁A]。
此外，面板剪力牆適合施作填充隔熱法。優點之一是能減少牆壁厚度。
在木造軸組結構中整體使用面板剪力牆方能發揮性能，因此開口的施作方式極為重要。剪力牆是承受水平荷載的重要結構要素。最好是不要在主要負責荷載的牆面上施作開口。規劃時必須多方檢討剪力牆與配管等位置。非得施作開口時的注意事項請見[62頁A]的說明。

●確認防水材的施工步驟

安裝窗戶是外牆安裝結構用面板後，在窗台下方張貼窗框用防水膜，裝上窗戶後貼上防水膠帶，以確保膠帶與面板（結構用合板）密合[66頁A]。這個階段若是防水材的施工 步驟或張貼方向有誤，便失去防水效果了。
與建築窗扇不同，住宅窗扇沒有施工圖審批流程。因此，安裝之前要提供現場人員窗戶發包清單，一同確認是否有誤。以筆者為例，曾經以室內的立面圖製作門窗表。但是廠商的發包清單顯示的是室外模樣。結果進場時才發現所有窗戶的鉸鏈底座都左右相反，當場嚇得大驚失色。

●基本圖面-1
進入具體工程之前，先說明基本圖面。本案例位於日本政府所規範的節能區域劃分（節能基準依所在地區的季候不同而異，一共分為8個階段）的第6區，外殼熱傳透率UA值是0.57W / ㎡k（指屋頂與外牆等建築物外殼的隔熱性能。UA值越小，隔熱效果越佳）。首先透過圖面確認整體標準。

從玄關進入室內有2條動線，一是宅配人員等外人從相當於玄關延伸的空間「土間」走向廚房。飲料等沉重的貨物可以請宅配人員直接搬進廚房，不用脫鞋，十分方便。業主本身購物回家時，也能從玄關直通儲藏室。平常則是從玄關走進客廳。

1樓是開放式的...

【前言】INTRODUCTION

設計木造房屋時，有時不免一直盤算惦念著：「這裡到底是怎麼蓋的呢？」
有時候疑問還會擴大到：「這個木框該怎麼固定才好？」「這個樓梯該怎麼搭才好？」等跟設計沒有直接關係的範圍。
然而這些問題只要走進工地就迎刃而解了。例如：親眼目睹師傅輕快施作組裝的情況，原本絞盡腦汁思考的介面整合便豁然開朗。
關於施工的煩惱，其實「百聞不如一見」。只要看過一次，就能化為自己的常識。
然而要是在缺乏這些知識（或是無心了解）的情況下描繪施工圖，會造成什麼樣的下場呢？
首先是現場施作的師傅很可憐。明明是熟悉的工作，卻得花上一倍以上的時間處理。
建築師的工作是以合理恰當的方式規劃外觀與功能兼具的住宅，而不是強迫現場人員從事沒有意義，或是日後可能造成麻煩的施作方式。
本書是以筆者設計的「小巷子裡的家」的工地為例，搭配插圖，依照施工順序向大家解說木造住宅的施工步驟。
內容不僅是建築師在監造工地時所需的資訊，還包括現場施工人員需要了解的知識。
然而為什麼筆者要補充這些建築師不見得需要了解的資訊呢？這是因為建築師有時必須站在施工人員的角度，用鉛筆（或是滑鼠？）取代鑿子和刨刀來設想施作情況，也是設計木造住宅時特別需要留意的地方。
建築師不僅是監造，也是規劃現場眾人如何行動的編劇。
完美到令人讚嘆的空間是因為隱含了規劃適當的施工計畫。
該如何施作才能打造兼具美觀、施工方便與高性能的木造住宅呢？
筆者希望透過本書和大家一起體驗施作的過程，藉此提供讀者一臂之力，讓大家打造出運用設計造福住戶的住宅，而非單憑設計譁眾取寵的作品。

關本龍太

【前言】INTRODUCTION

設計木造房屋時，有時不免一直盤算惦念著：「這裡到底是怎麼蓋的呢？」
有時候疑問還會擴大到：「這個木框該怎麼固定才好？」「這個樓梯該怎麼搭才好？」等跟設計沒有直接關係的範圍。
然而這些問題只要走進工地就迎刃而解了。例如：親眼目睹師傅輕快施作組裝的情況，原本絞盡腦汁思考的介面整合便豁然開朗。
關於施工的煩惱，其實「百聞不如一見」。只要看過一次，就能化為自己的常識。
然而要是在缺乏這些知識（或是無心了解）的情況下描繪施工圖，會造成什麼樣的下場呢？
首先是現場施作的師傅很可憐。明...

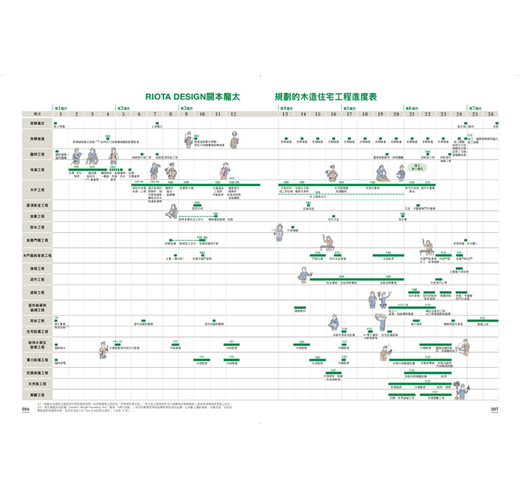

工程進度表
基本圖面
1. 現場基地調查
2. 基礎工程（拉線放樣～開挖）
3. 基礎工程（土方工程～澆置PC混凝土層）
4. 基礎工程（鋼筋綁紮～灌漿）
5. 建築工程（架設木地檻）
6. 建築工程（1樓）
7. 建築工程（2樓）
•專欄1　美觀的結構外露有賴與機械預切工廠事前溝通
8. 建築工程（閣樓）
•專欄2　閣樓與夾層的定義
9. 建築工程（屋架）
•專欄3　結構外露的種類

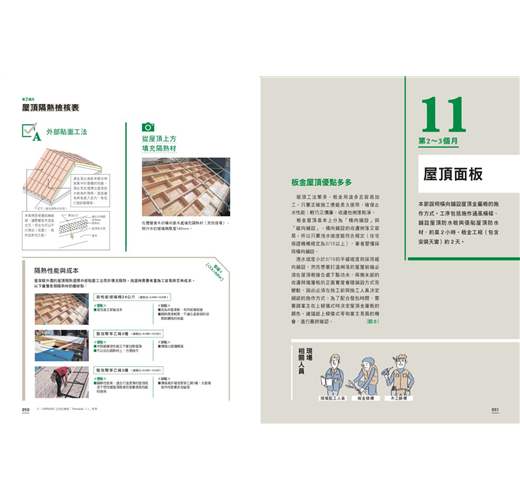

10. 屋頂隔熱
•專欄4　隔熱性能與成本

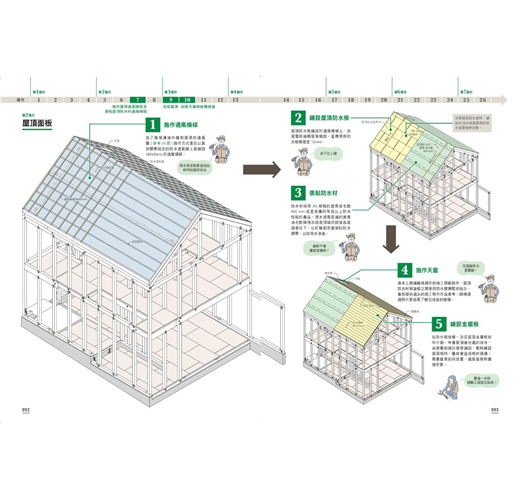

11. 屋頂面板
•專欄5　縱向屋頂板的邊緣收邊處理
12. 牆間柱、窗台與窗楣樑
13. 剪力牆
14. 安裝窗戶
15. 牆壁通氣與雨遮工程
•專欄6　外牆底端的收邊與設計
16. 牆壁隔熱
17. 設備
18. 外牆打底工程
19. 外牆飾面工程
20. 地板底板工程
21. 樓梯
22. 內部木框與踢腳板
23. 天花板骨架

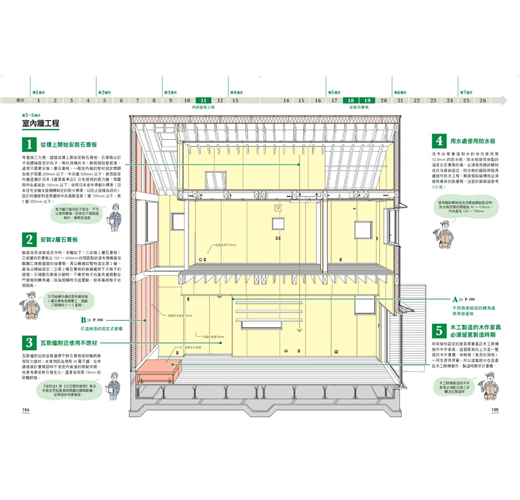

24. 室內牆工程

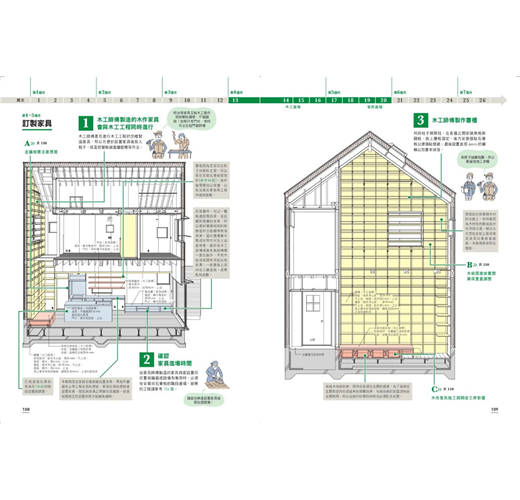

25. 訂製家具
26. 天花板飾面
27. 室內牆飾面
28. 浴室飾面
29. 內部門窗、家具
•專欄7　家具與門窗使用特定的廠商
30. 安裝機器設備

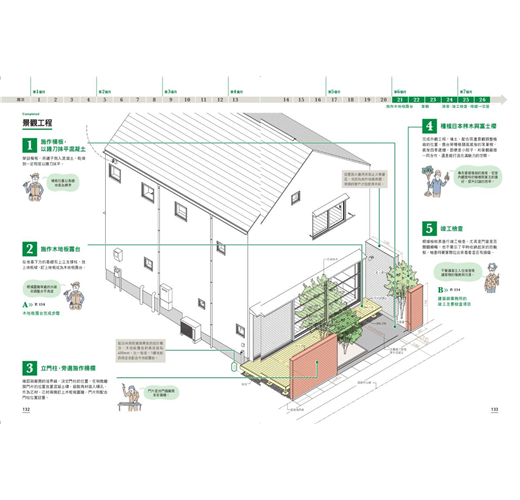

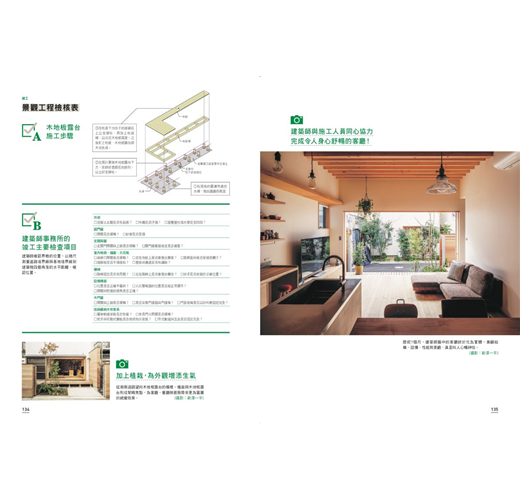

Completed 竣工　景觀工程

【附錄】
◎現場施工人員喜歡的施工圖

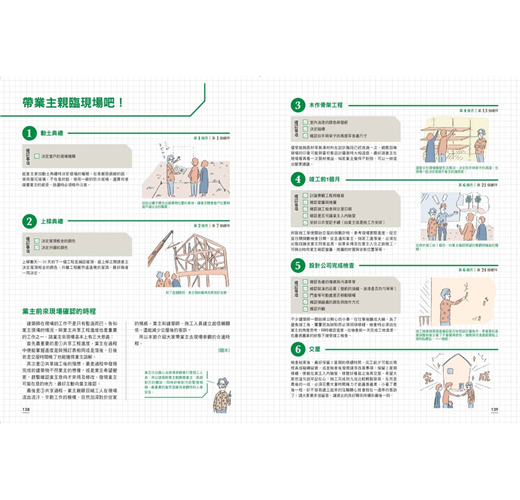

◎帶業主親臨現場吧！

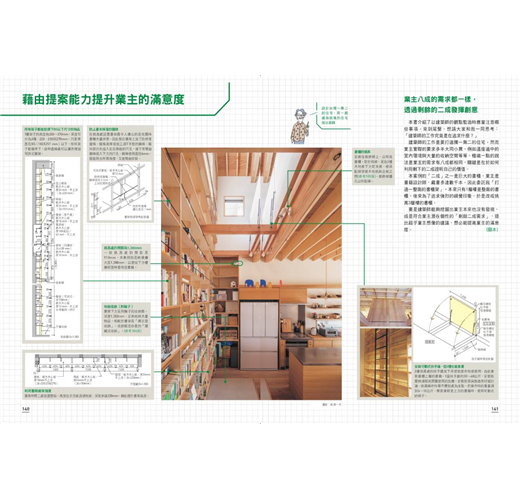

◎藉由提案能力提升業主的滿意度
◎索引

工程進度表
基本圖面
1. 現場基地調查
2. 基礎工程（拉線放樣～開挖）
3. 基礎工程（土方工程～澆置PC混凝土層）
4. 基礎工程（鋼筋綁紮～灌漿）
5. 建築工程（架設木地檻）
6. 建築工程（1樓）
7. 建築工程（2樓）
•專欄1　美觀的結構外露有賴與機械預切工廠事前溝通
8. 建築工程（閣樓）
•專欄2　閣樓與夾層的定義
9. 建築工程（屋架）
•專欄3　結構外露的種類
10. 屋頂隔熱
•專欄4　隔熱性能與成本
11. 屋頂面板
•專欄5　縱向屋頂板的邊緣收邊處理
12. 牆間柱、窗台與窗楣樑
13. 剪力牆
14. 安裝窗戶
15. 牆壁通...
