1-1 LinkIt 7697簡介

近來物聯網蓬勃發展，國內外各家廠商紛紛推出物聯網發展平台，國內知名廠商聯發科技公司於2017年推出全新物聯網開發板LinkIt 7697（以下簡稱7697），又於2018年7月推出適用於常見Arduino相容感測器的Nano Breakout擴充板，也將其Blockly積木程式開發工具改版為BlocklyDuino V3，讓 7697成為最容易上手的物聯網開發工具之一。



7697使用聯發科技公司所設計的MT7697晶片作為主控制器，該晶片核心為ARM Cortex-M4，運行時脈為192MHz，同時提供藍牙4.0與Wi-Fi無線網路兩種無線通訊功能，並支援GPIO、UART、I2C、SPI、PWM、ADC等介面，讓使用者可以在7697上同時使用藍牙4.0與Wi-Fi無線網路。並可搭配聯發科所發展的雲端資料服務平台（MediaTek Cloud Sandbox，MCS），非常適合做為學習物聯網的工具，或是快速開發物聯網裝置原型。

1-2 LinkIt 7697驅動程式下載及安裝裝

使用7697進行開發時，透過USB連接線與電腦相連，可燒錄程式或使用序列埠監看7697的運作狀況，另外透過杜邦線與感測模組相連，可監控各種環境感測裝置。



7697需要安裝USB驅動程式才能連接到電腦，請到Silicon Labs網站下載驅動程式，下載網址為：https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers

請選擇網頁中適合的作業系統版本下載，本書均以Windows 10 64位元作業系統為例，點選箭頭處之超連結，即可下載。



驅動程式下載後，解壓縮檔案，進入資料夾可發現下圖中兩個安裝檔案，如果你的電腦是64位元，請執行CP210XVCPInstaller_x64.exe，如果你的電腦是32位元，請執行CP210XVCPInstaller_x86.exe。



點選彈出視窗中的下一步。



點選「我接收此合約」後，再點選下一步。



最後點選「完成」，即完成驅動程式的安裝。



驅動程式安裝完成後，請用Micro USB線將7697連上電腦，完成接線後7697上的綠色電源燈就會發亮。



接下來要透過電腦中的裝置管理員查看7697的連接埠編號。把滑鼠游標放在工具列的「開始」 ，按滑鼠右鍵，由彈出的視窗中點選「裝置管理員」。





再來點選「連接埠（COM和LPT）」，可以找到Silicon Lab 的CP210X裝置連接在COM3，這就是您的電腦指派7697開發板序列埠編號。



上圖中可看到Silicon Labs的CP210X裝置連接在COMX（其中X代表數字，此處以COM3為例）。如果找不到這個裝置，請先拔掉USB連接線再重新連接電腦。如果還是不行，再重新安裝驅動程式。

1-1 LinkIt 7697簡介

近來物聯網蓬勃發展，國內外各家廠商紛紛推出物聯網發展平台，國內知名廠商聯發科技公司於2017年推出全新物聯網開發板LinkIt 7697（以下簡稱7697），又於2018年7月推出適用於常見Arduino相容感測器的Nano Breakout擴充板，也將其Blockly積木程式開發工具改版為BlocklyDuino V3，讓 7697成為最容易上手的物聯網開發工具之一。



7697使用聯發科技公司所設計的MT7697晶片作為主控制器，該晶片核心為ARM Cortex-M4，運行時脈為192MHz，同時提供藍牙4.0與Wi-Fi無線網路兩種無線通訊功能，並支援GPIO、UART、I2C、SPI、P...

序
推薦序

第1章 LinkIt 7697及BlocklyDuino V3簡介
1-1 LinkIt 7697簡介
1-2 LinkIt 7697驅動程式下載及安裝
1-3 BlocklyDuino下載及安裝
1-4 BlocklyDuino功能說明
1-5撰寫第一個程式
1-6 延伸練習

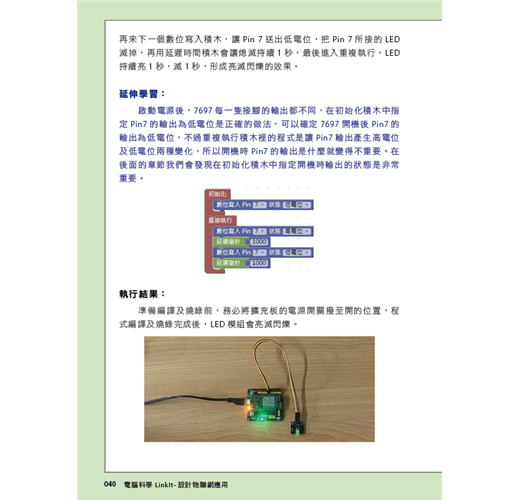

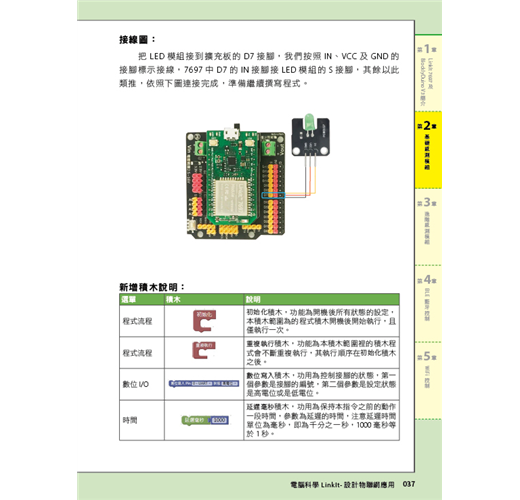

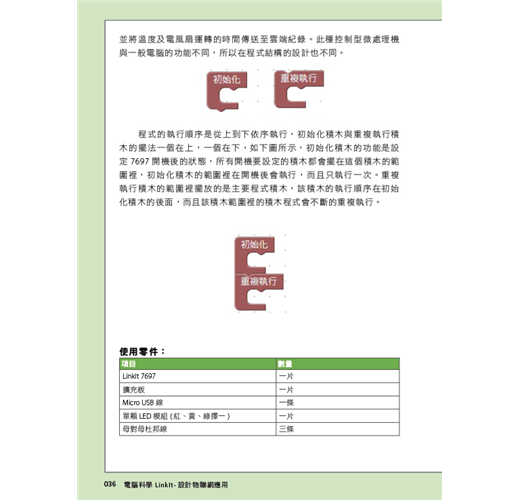

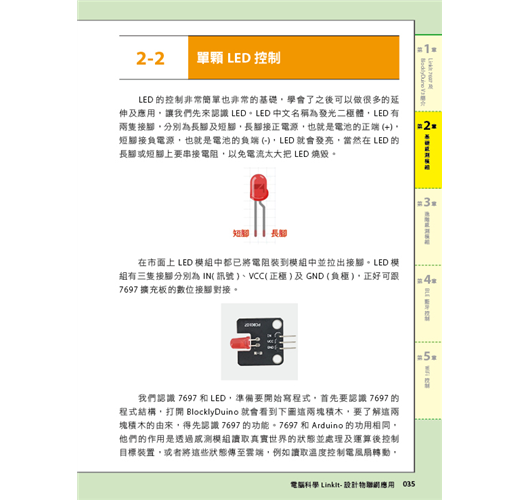

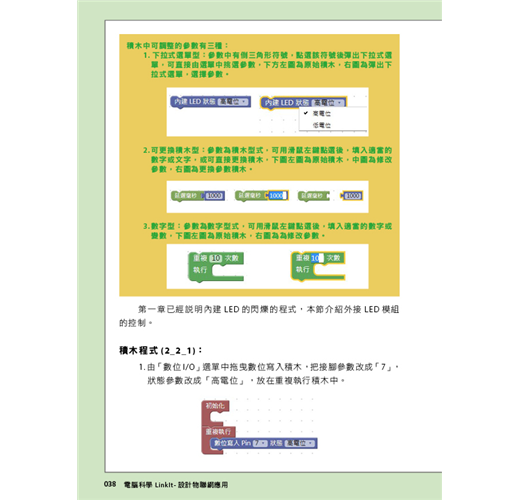

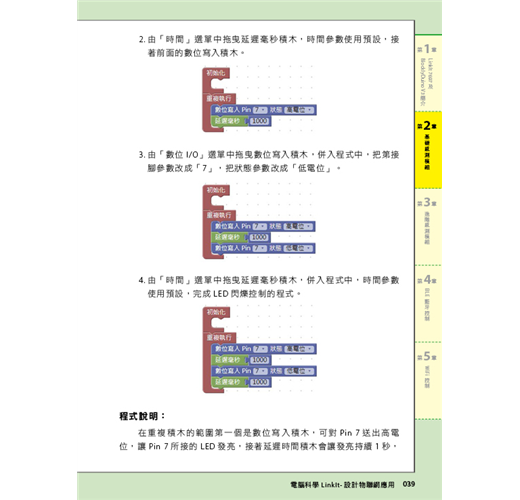

第2章 基礎感測器

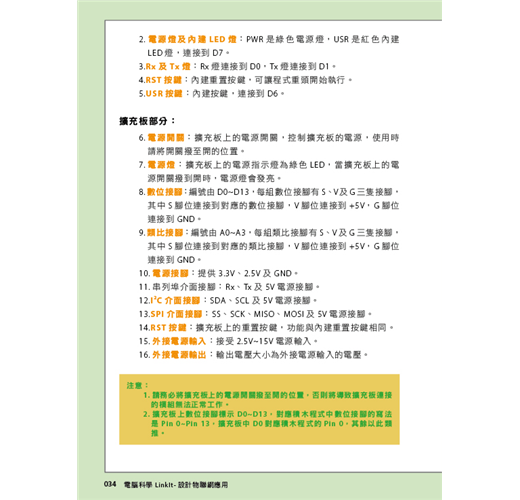

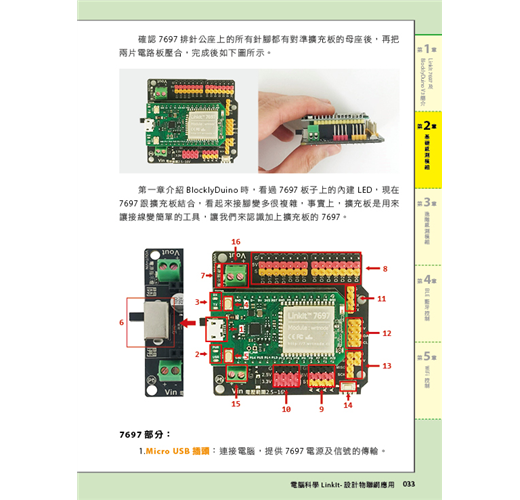

2-1 LinkIt 7697及擴充板功能說明
