世界第一簡單電力設備

名人推薦：國立臺灣大學電機工程學系教授 陳耀銘

變壓器容量的計算範例
在計算變壓器容量時，得考慮需量因數、參差因數（→p.131）。但是，若是負載可能同時運轉的空調，適逢盛夏冷房運轉尖峰、深冬暖房運轉尖峰時，可能出現所有空調完全運轉的狀態，出現需量因數100％、參差因數1.0的情況。
除了空調之外，給排水幫浦、換氣扇等各種機器混雜使用時，得根據各個機器的需量因數來討論整體的參差因數。以下述負載的場合為例。

空調7.5kVA（上表的8馬力型號） 3台
換氣扇0.4kW（能源效率70％、功率因數60％） 4台
給水幫浦3.7kW（能源效率90％、功率因數80％） 1台
排水幫浦2.2kW（能源效率90％、功率因數80％） 1台
作業用機器10kVA（需量因數60％） 5台

各機器需要的電源容量如下所示。另外，電動機的所需電源容量等於額定功率除以能源效率與功率因數。
・空調
・換氣扇
・給水幫浦
・排水幫浦
・作業用機器 需量因數
如果所有機器持續同時運轉，則所需的變壓器容量可由各機器的所需電源容量相加求得。
一般泛用變壓器的額定容量有20、30、50、75、100、150、200、300、500kVA……等，所以上述例子需選75kVA的變壓器。
各機器非同時運轉的話，則需考量參差因數。參差因數是由類似設施的實際數據、各個設施的運轉條件等推定的數值。假設參差因數為1.4的場合：

則需選50kVA的變壓器。
變壓器容量計算上的需量因數、參差因數，多由經驗推測而來，數值未必非常精確，可能因為計算的人不同而異。電動機的功率因數、能源效率也非嚴謹的數據，多是引用內線規程上刊載JIS數據的概算值，所以計算出來的所需電源容量僅為粗略的概算值。另外，在預估各個數值時，如果過於考量安全問題，可能會因此選擇容量過大的變壓器，需要多加注意。
再來，實務上，在決定間歇運轉機器的需量因數時，通常得考慮運轉時間。上述例子中，假設給水幫浦的需量因數為30％、排水幫浦的需量因數為10％、不等率稍小（假設1.2左右），則各機器的所需電源容量如下：
・空調 需量因數
・換氣扇 需量因數
・給水幫浦 需量因數
・排水幫浦 需量因數
・作業用機器 需量因數
合計：

考量參差因數後，所需電源容量為：

就原本的需量因數定義來說，像這樣考量運轉時間的需量因數設定，是有所偏誤的做法，但相較於考量各機器的運轉時間，僅套入參差因數的方式，考量各機器的運轉時間，再套入需量因數來的方式，有時會更接近實際所需的變壓器容量。
在決定變壓器容量時，如果將來預計增添設備的場合，變壓器容量得事先留有某種程度的餘裕，或者確保增設變壓器、配電盤的空間等等，需要進一步檢討。

③進相電容器與串聯電抗器
1. 電抗與功率因數
進相電容器裝設於受變電設備，用以改善電動機等電感性電抗負載造成的功率因數遲緩。電感性電抗是指，線圈狀的繞組感應起電時伴隨而來的阻抗。電感性電抗發生時，電流相位會遲於電壓相位。電壓與電流相位偏差的餘弦稱為功率因數，電流相位遲於電壓相位的狀態，稱為滯後功率因數。

變壓器容量的計算範例
在計算變壓器容量時，得考慮需量因數、參差因數（→p.131）。但是，若是負載可能同時運轉的空調，適逢盛夏冷房運轉尖峰、深冬暖房運轉尖峰時，可能出現所有空調完全運轉的狀態，出現需量因數100％、參差因數1.0的情況。
除了空調之外，給排水幫浦、換氣扇等各種機器混雜使用時，得根據各個機器的需量因數來討論整體的參差因數。以下述負載的場合為例。

空調7.5kVA（上表的8馬力型號） 3台
換氣扇0.4kW（能源效率70％、功率因數60％） 4台
給水幫浦3.7kW（能源效率90％、功率因數80％） 1台
排水幫浦2.2kW...

前言 1
序章 2
第1章 身邊的電力設備 7

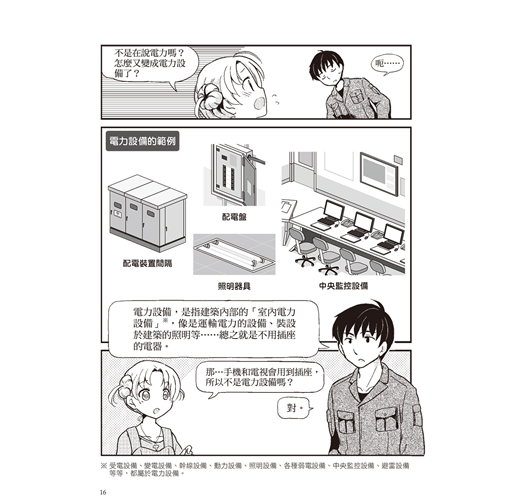

1 電力設備 10

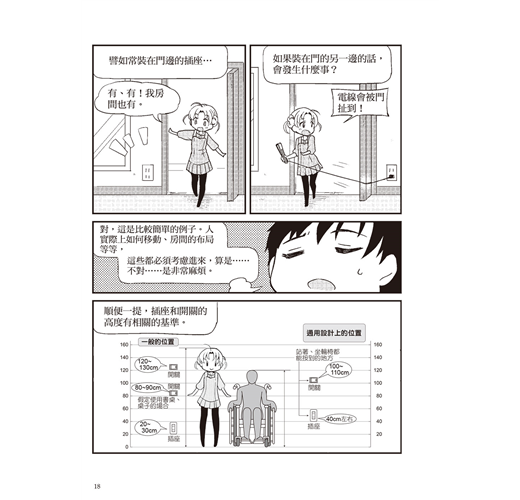

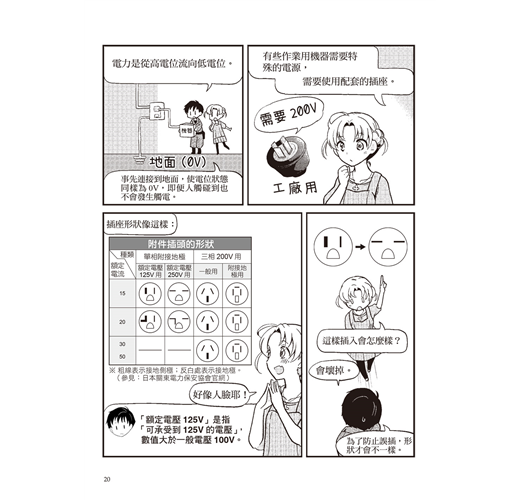

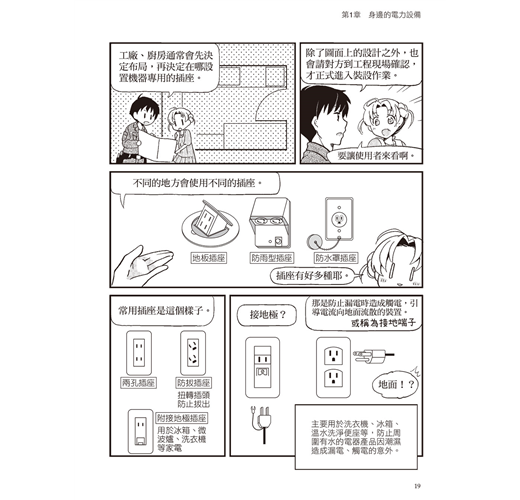

2 插座 12
